蒸汽減壓閥 Y43H、 Y43Y
- 產 地：上海
- 型 號：Y43H、 Y43Y
- 公稱壓力：1.6MPa~16MPa
- 公稱通徑：DN15~DN500
- 適用介質：各種氣體管路
- 適用溫度：/
一、產品概述
蒸汽減壓閥 屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。蒸汽減壓閥的主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主產品主要用于蒸汽管路，起減壓穩壓作用從而在提高靈敏度、流量、壽命等方面大大改善了性能。本產品主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
二、工作過程
先導閥膜片感應壓力變化；
先導閥將放大的信號輸出給移動主閥的活塞；
主閥補償迅速恢復壓力
內部先導式減壓閥的操作：
·啟動
- 放松設定彈簧
- 高壓蒸汽和閥簧將導閥和主閥關閉
·調整設定壓力
- 壓緊設定彈簧
- 導閥打開
- 活塞上部的高壓蒸汽推動主閥打開
- 蒸汽流過主閥到達出口
- 蒸汽壓力通過內部傳感孔到達膜片下側
·獲得設定壓力：
- 金屬膜片下側的壓力使得膜片上移關閉主閥
- 活塞兩側的壓力慢慢相等，主閥在下游壓力與設定壓力相等時找到位置點
- 主閥位置建立，調整到了設定壓力
內部先導式減壓閥的特點：
·尺寸小
·內部通道免去了外部接管
·在先導式閥中購買和安裝成本最低
·排量較大
·精度高于直接作用式，精度為±5%

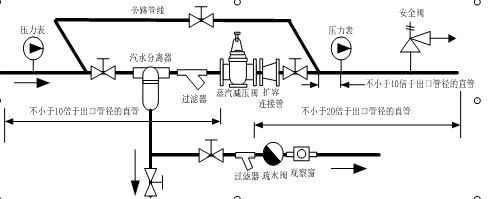

蒸汽減壓閥減壓系統安裝示意圖
三、安裝蒸汽減壓閥注意事項
?。?）不要隨意拆卸減壓閥，否則可能會(huì )影響減壓閥的正常使用效果。
?。?）在配管前,進行管路清洗,去除其中的異物和銹層,否則可能造成機器故障。
?。?）在減壓閥的進口前安裝一個過濾器（濾網為100目或相當的）。否則將影響 閥的性能，無法實現正確的壓力控制。
?。?）在減壓閥后安裝一個安全閥。否則會(huì )由于意外過壓，不能進行安全報警，并且會(huì )對設備造成損壞。
?。?）在減壓閥前后各安裝一塊壓力表。否則將影響正常的壓力設定和控制。
?。?）在減壓閥前安裝一只蒸汽疏水閥，防止凝結水積聚。否則將造成凝結水無法及時排放，影響閥的性能或者造成其他不良后果。
?。?）當安裝快速開關閥時（例如電磁閥），與減壓閥的距離至少3米。否則可能由于壓力波動太快，造成減壓閥無法實現正常的減壓功能或大大縮短減壓閥的使用壽命。
?。?）在兩級減壓系統中，兩個減壓閥之間的距離最少3米，否則可能影響正常使用，無法實現正常的減壓。
?。?）按照流體的流向，正確進行安裝，否則可能影響正常使用。
?。?0）不允許在減壓閥上放置重物或對其進行扭轉和劇烈的震動，否則可能產生機器故障。
?。?1）垂直向上安裝減壓閥；安全閥設定壓力應略高于減壓閥后的壓力，一般高出10%或者0.07MPa；
?。?2）當減壓比很大時，應安裝多級減壓器以保證管道中的流速≤30m/s。為了能容易的拆卸和更換減壓閥，在其上下均應該預留足夠的空間
四、蒸汽減壓閥操作須知
警告 （1）不許用裸手直接接觸閥體，否則可能造成燙傷。
注意 （1）在操作前，應首先關閉減壓閥前截斷閥，并利用旁路去除全部異物和鐵銹，否則可能造成減壓閥故障，無法正常工作。
?。?） 通過旁路管線的二次側壓力必須低于設定壓力。否則由于通過旁路管線的二次側壓力高于設定壓力，引起安全閥起跳。
?。?） 當調整壓力時，慢慢地輕動調整螺絲，不當的調整操作可能行成水擊或砰砰作響聲等，對減壓閥或其他設備造成損壞。
?。?） 管線中的凝結水要完全排除，當長時間不用時，應關閉減壓閥前后的截止閥。（管路中產生的鐵銹可能造成故障）
?。?） 對于帶手柄的型號，確實需要進行手動操作時，應首先按下手柄，再進行轉動調整；此時，不可用力過大或轉動過快，以免損壞手柄。
五、蒸汽減壓閥壓力調整步驟
按照以下步驟慢慢轉動調節螺絲，即可完成設定。不當的調整操作可能形成水擊或砰砰作響聲等，可能對減壓閥或其他設備造成損壞。
?。?）關閉減壓閥前后截斷閥，在保證安全閥不起跳的情況下，開啟旁路管線截斷閥并保持足夠的時間，以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后，關閉旁路管線截斷閥。
?。?）緩慢打開安裝在減壓閥前的截斷閥，并調整減壓閥后截斷閥的開啟度，保持管道有小流量通過。
?。?）松開螺母，緩慢轉動調整螺絲，并觀察閥后的壓力表，直到要求的設定植為止（順時針轉動壓力上升，逆時針轉動壓力下降）。對于帶手柄的型號，由于正常狀態下，手柄處于自位置，因此調整壓力時，應首先按下手柄，松開，再緩慢轉動調整螺絲，并觀察閥后最近的壓力表，直到要求的設定植為止（順時針轉動手柄時，閥后壓力上升；逆時針轉動手柄時，閥后壓力下降。）。
?。?）緩慢打開減壓閥后截斷閥，并按照步驟
?。?）進一步調整閥后壓力，直到要求的設定植為止。
?。?）完成調整后，擰緊螺母。對于帶手柄的型號，拉出手柄，利用內部裝置鎖緊；如果手柄沒有緊，左右轉動手柄，即可完成動作。

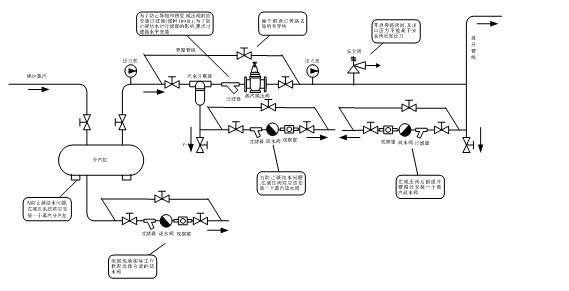

安裝配置參考示例
六、主要技術參數
|
公稱壓力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼體試驗壓力（Mpa）*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封試驗壓力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高進口壓力（Mpa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍（Mpa）
|
0.04-1.0
|
0.05-1.6
|
0.08-2.5
|
0.2-3.5
|
0.5-3.5
|
0.5-4.5
|
|
壓力特性偏差（Mpa）△P2P
|
GB12246-1989
|
|||||
|
流量特性偏差（Mpa）P2G
|
GB12246-1989
|
|||||
|
最小壓差（Mpa）
|
0.07
|
0.1
|
0.15
|
0.4
|
0.5
|
0.8
|
|
滲漏量
|
GB12245-1989
|
|||||
七、主要零部件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥瓣
|
2Cr13
|
|
缸套 活塞
|
鋁鐵青銅
|
|
膜片
|
1Cr18Ni9
|
|
活塞環
|
合金鑄鐵/對位聚苯
|
|
導閥座 導閥桿
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
導閥主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|

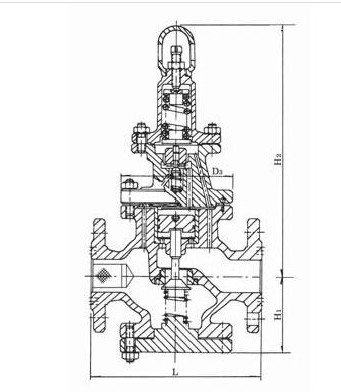

八、主要外形與連接尺寸
PN1.6-4.0
|
公稱通徑DN
|
外 形 尺 寸
|
|||
|
L
|
H
|
Hl
|
||
|
1.6/2.5MPa
|
4.0MPa
|
|||
|
15
|
160
|
180
|
265
|
85
|
|
20
|
160
|
180
|
265
|
85
|
|
25
|
180
|
200
|
280
|
95
|
|
32
|
200
|
220
|
280
|
95
|
|
40
|
220
|
240
|
290
|
105
|
|
50
|
250
|
270
|
300
|
130
|
|
65
|
280
|
300
|
315
|
145
|
|
80
|
310
|
330
|
330
|
170
|
|
100
|
350
|
380
|
405
|
200
|
|
125
|
400
|
450
|
450
|
225
|
|
150
|
450
|
500
|
485
|
265
|
|
200
|
500
|
550
|
570
|
290
|
|
250
|
650
|
640
|
325
|
|
|
300
|
800
|
740
|
360
|
|
|
350
|
850
|
810
|
395
|
|
|
400
|
900
|
950
|
430
|
|
|
500
|
950
|
1080
|
500
|
|
PN6.4-16.0
|
公稱通徑DN
|
外 形 尺 寸
|
|||
|
L
|
H
|
Hl
|
||
|
6.4MPa
|
10.0/16.0MPa
|
|||
|
15
|
180
|
180
|
280
|
100
|
|
20
|
180
|
200
|
280
|
100
|
|
25
|
200
|
220
|
300
|
115
|
|
32
|
220
|
230
|
300
|
115
|
|
40
|
240
|
240
|
315
|
130
|
|
50
|
270
|
300
|
340
|
135
|
|
65
|
300
|
340
|
355
|
150
|
|
80
|
330
|
360
|
370
|
175
|
|
100
|
380
|
450
|
205
|
|
|
125
|
450
|
510
|
235
|
|
|
150
|
500
|
555
|
275
|
|
|
200
|
550
|
640
|
300
|
|
|
250
|
650
|
720
|
335
|
|
|
300
|
800
|
830
|
375
|
|
|
350
|
850
|
880
|
410
|
|
|
400
|
900
|
1020
|
445
|
|
|
500
|
950
|
|
1080
|
515
|
流量系數（Cv）：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
